马斯克 xAI 的 Colossus 数据中心里有着高达 55 万张 GPU，可是测验时平均每张卡的愚弄率独一梗概 10%。剩下的 90% 算力其实被数据搬运拖了后腿，也便是说 GPU 大部分时刻齐是在等数据。

6 月 11 日，香港汉文大学博士生王本善和他所在的黄超然教化团队在《科学》杂志上发表了一篇论文。港汉文黄超然教化为著作的通讯作家，港汉文博士商榷生王本善和肖洽荣为著作的共同第一作家。其他共同作家包括来自港汉文的博士商榷生徐滕基、范理、刘少杰和孔秋强教化，华中科技大学董建绩教化和复旦大学张俊文教化。

他们打造了一款全光信号处理芯片（OSP，Optical Signal Processor），不错镌汰数据在 GPU 之间传输蔓延，把被疲塌的遵循找转头，让 GPU 不再干等。本次芯片的总隐隐量达到 1.6Tbps，蔓延仅有 60 皮秒。1.6Tbps 意味着一秒就能传上百部蓝光电影，60 皮秒则比一个电脑时钟周期还要短。

光信号无需转成电，径直在中途修好

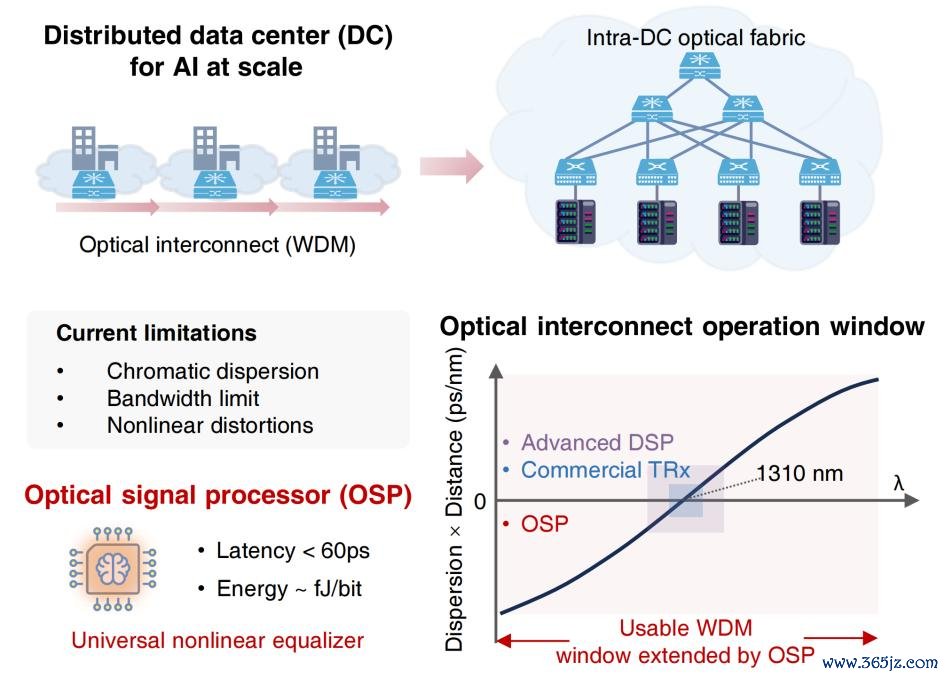

在现时的数据中心里，大部分 GPU 之间依靠光互联杀青数据传输。光模块辐射端将数字信号转成光然后传出去，剿袭端再来转来电。但是光信号在光纤里跑的时候会受损，举例色散会让脉冲展宽，光电器件带宽不够会让信号变糊，非线性效应则会制造各式失真。

随着传输速率的赓续普及，信号失真问题也会更严重。传统作念法是在光转成电之后，使用数字信号处理（DSP，Digital Signal Processing) 芯片去成立。尽管 DSP 芯片相等进修，可是它的蔓延很高。在电处理上依赖于数字时钟频率，一般在兆赫兹或吉赫兹级别，蔓延在微秒级到毫秒级，当几万张卡一说念跑的时候，这个蔓延会被赓续放大。

对此，商榷团队的想路是受损是在光路上出现的，那么就在光路上径直成立。他们所打造的全光信号芯片放在光电探伤器之前，是以会在信号照旧光的时候就把失真抵偿掉。处理前无须转电，就无须等候时钟周期，光速有多快，处理就不错有多快。

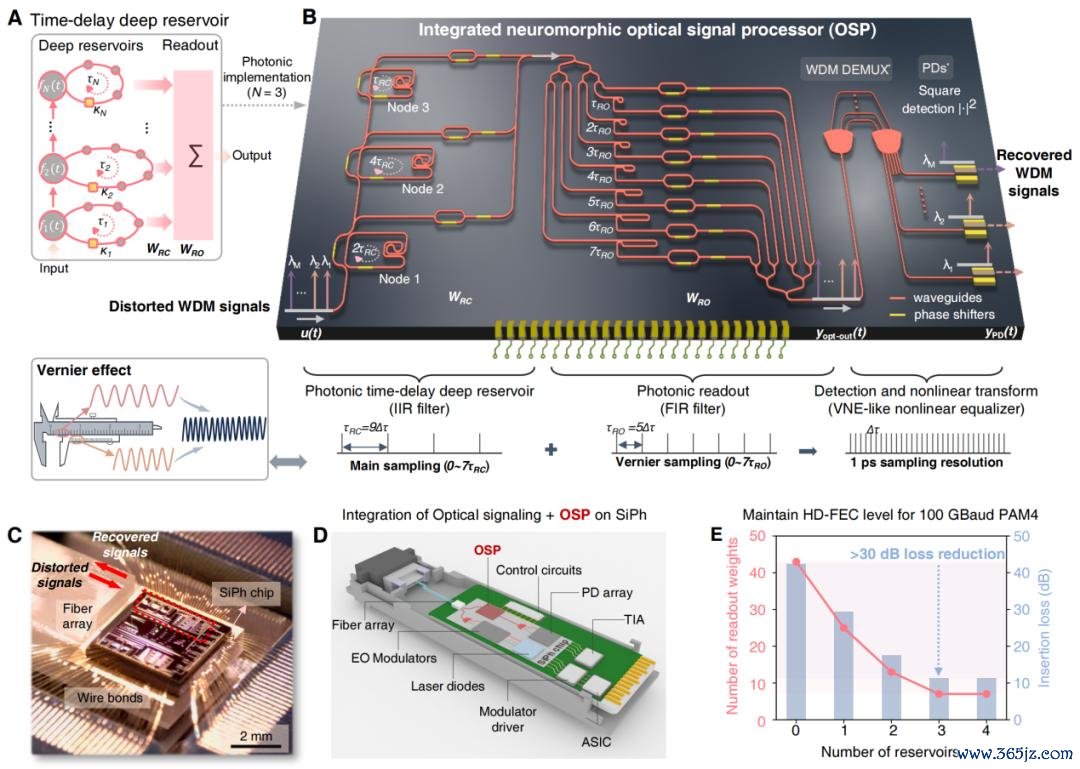

他们在芯片上想象了三层级联的光学储备池，每层齐想象了一个反馈回路。这三层重迭起来之后，相助一个 8 分支的全光读出层，就能酿成一个等效的无穷脉冲反应滤波器。

也便是说，这颗小小的光子芯片在功能上好比一个领有 7 个反馈通说念和 64 个前馈通说念的复值滤波器。进一步愚弄光电探伤器的平方律探伤，总共这个词系统不错等效成二阶 Volterra 非线性平衡器结构。他们还挑升把储备池层和读出层的采样周期调成不完好意思一致，借此产生了游标卡尺雷同的放大效应。这么一来，有用采样分辨率达到了 1 皮秒，1 皮秒是一万亿分之一秒，这比光走一根头发丝直径的距离还要短。

王本善告诉 DeepTech，咱们常用的札记本发烫了 GPU 就会降频，披露屏画面也会变卡。而数据中心里的几万张卡一说念跑，电芯片发烧会更严重，进一步镌汰系统遵循。正因此他们转而使用光来作念处理，杀青了发烧更少、蔓延也更低的后果。对于 AI 数据中心来说，合座也不错更节能。

色散、带宽、非线性，三种毁伤一说念修

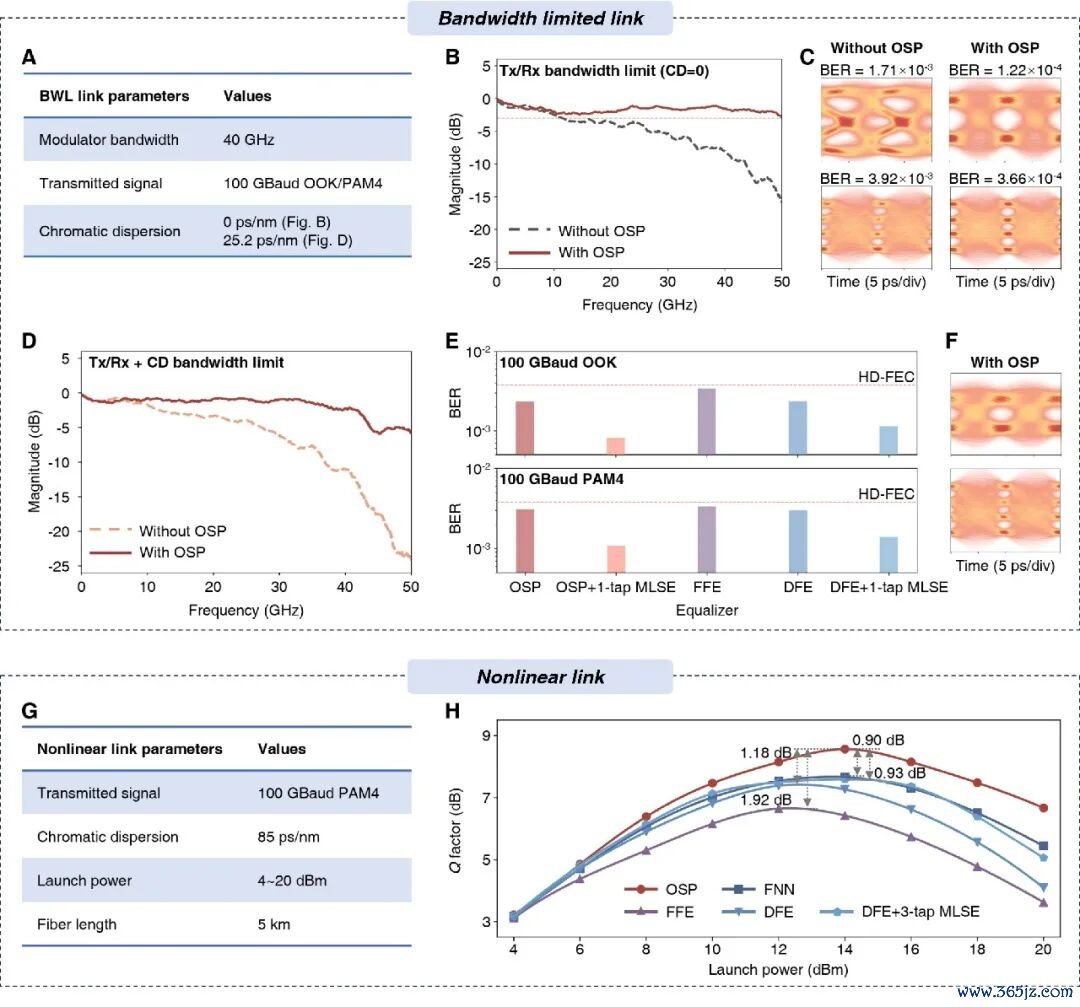

一直以来，光纤通讯里存在三个穷困：在色散方面，不齐心思的光速率不雷同快，脉冲会被拉宽，这就导致前后码元叠在一说念；在光收发机方面，带宽不够就像一扇太窄的门，滚球app(中国)官网下载高频重量当然也就过不去，信号也会变糊；在光纤里非线性效应方面，能量太高的时候，光自己也会彼此干预。

使用传统 DSP 来处理色散的痛点在于，由于剿袭端在作念光电探伤的时候光信号相位信息依然丢失，是以抵偿后果十分有限，而且还会放大高频噪声。业内有个经典公式 B²DL，其被用于算计色散对于系统的适度。以 100GBaud 信号为例，在 C 波段传输的时候，DSP 偶然无损抵偿的积累色散仅有梗概 25 皮秒每纳米。

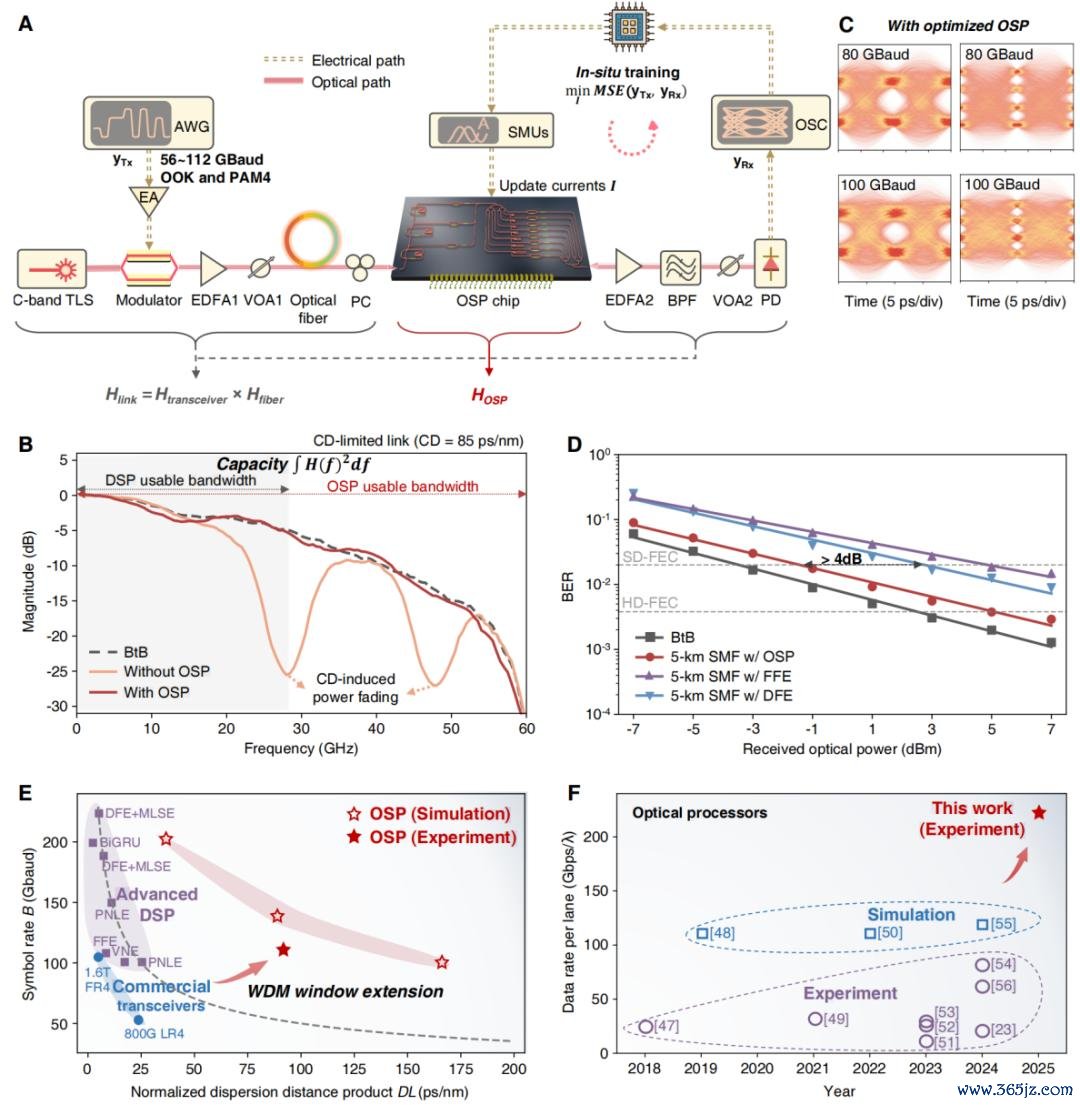

王本善作念的对比实验披露，当光纤长度为 5 公里，积累色散为 85 皮秒每纳米，莫得 OSP 的时候眼图则是一派暗昧。OSP 一加上去，眼图坐窝就明晰了。他还在 5 公里光纤上跑了 100GBaud 的 PAM4 信号，在莫得任何剿袭端 DSP 辅助的前提下，OSP 就能及时把信号修好。仿真扫尾披露，OSP 致使不错接济 170 皮秒每纳米色散下的 100GBaud 传输，这让可用的波分复用窗口被拓宽了 6.8 倍以上；同期 OSP 还接济 200GBaud 的超高速信号处理。

低本钱、低功耗、可编程，一个芯片处理八个通说念

据先容，OSP 并非一块固定功能的芯片，假如疗养片上微加热器驱动的移相器，它偶然再行建立光场处理历程，从而不错适当不同的调制表率、数据速率和责任波长。

王本善在 5 公里光纤上辩认测试了 OOK 和 PAM4 两种调制表率，秀美率从 56GBaud 到 112GBaud，波长从 1，540 纳米到 1，565 纳米齐是聚拢可调的。他还使用粒子群优化算法来作念原位测验，Kaiyun(中国大陆)开云·体育官方网站借此发现 OSP 偶然针对不同链路景象来自动地优化参数，而况传输出错的概率遥远低于阿谁能让硬件我方把空幻修好的门槛。

在制程方面本次 OSP 芯片用的是商用硅光平台，65 纳米以上就能得志。比拟之下，1.6T 光模块需要的传统 DSP 芯片得用 3 纳米制程。而 3 纳米的流片用度是 65 纳米的几十倍致使上百倍，本钱差距相等悬殊。在功耗方面 DSP 芯片处理 1.6T 信号大摘录 10 瓦。

王本善测了一下 OSP 芯片功耗梗概为 100 毫瓦，表面上还能降到 10 毫瓦量级，杀青了一百到一千倍的普及。而且，光芯片的制程条件更低，65 纳米就能跑，传统电芯片却要一齐追摩尔定律悲伤 3 纳米。由此可见，当电芯片越作念越贵、功耗越来越高的时候，光芯片早已使用进修制程杀青了弯说念超车。

光芯片还有一个自然上风，这个上风便是并行处明智商。传统 DSP 芯片处理波分复用信号的时候，每个波长通说念齐需要配一个 DSP 模块，8 个通说念需要 8 个 DSP，32 个通说念需要 32 个 DSP，功耗和芯单方面积线性增长。

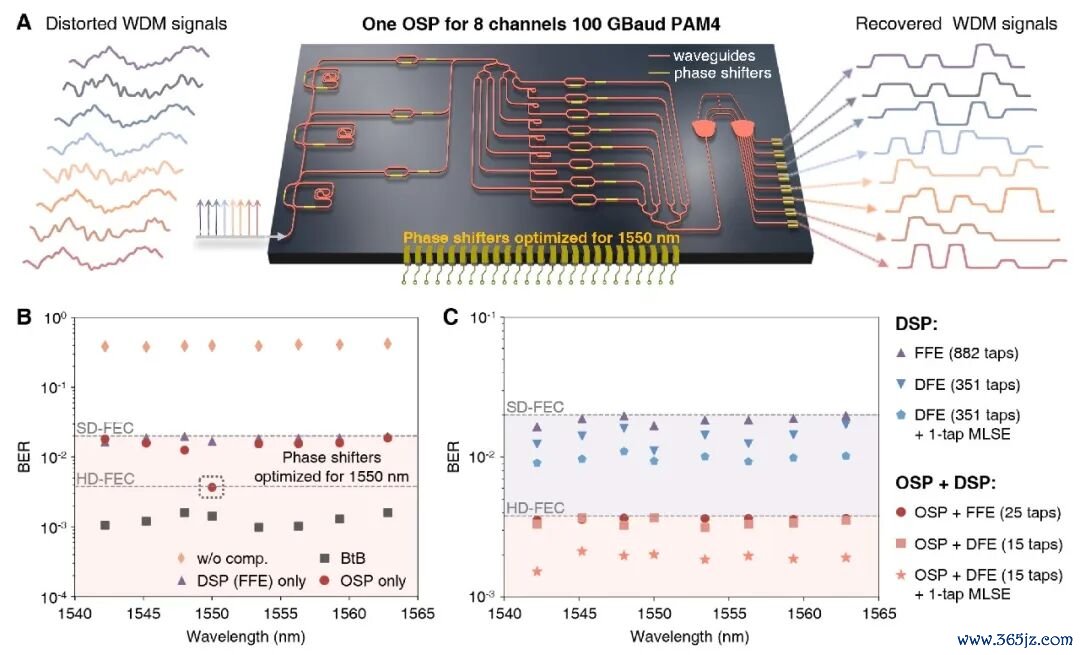

本次 OSP 芯片愚弄了光波的并行性，一个芯片就不错同期处理多个波长通说念，完好意思不需要零碎增多能耗和芯单方面积。王本善搭建了一个 1.6Tbps 的数据中心互联演示系统，其中 C 波段 8 个波长通说念，每一个通说念跑 200Gbps 的 PAM4 信号，随后通过 5 公里光纤传输。

时代，一个 OSP 芯片就不错同步处理总共通说念，由于不同波长的色散不雷同，这时剩下的极年少问题，只需要一个小电处理芯片就能不休。在羼杂决策里，每个通说念平均只需要 25 抽头的前馈平衡器或 15 抽头的决策反馈平衡器，抽头数比传统纯 DSP 芯片决策少了一个数目级以上，且性能更佳。

王本善在采访中还提到了一个对于技巧道路的重要判断，使用光预备来作念通用预备一直濒临一个问题，那便是输入输出齐是电信号，需要反复作念电光光电挪动，这么一来上风就被吃掉了。但他选的这个场景不雷同，因为光互联的输入是光、输出亦然光，自然就安妥光预备，也便是说他们把光预备芯片嵌在了最合适的位置上。

从实验室到运行创业，把光预备用在最合适的地点

据了解，王本善 2020 年从武汉大学本科毕业，学的是电子信息工程。他本科就作念过空间光通讯形貌，拿了寰宇大学生光电想象竞赛二等奖。武汉是中国的光电子产业重镇，炊火通讯、光迅科技这些龙头企业齐在这里。本科时代拜访企业，让他对光电行业有了初步的意志和兴致。其后他看到黄超然结实这边作念的光预备形貌，发现蓝本光学除了通讯以外，在预备等限度也有各种的应用远景。

2021 年 6 月，他加入了黄超然教化团队，成为后者团队最早期的博士生之一。这个形貌从 2022 年运行，中间流片迭代了五次以上，每次需要恭候半年，转头测试、优化参数、再等下一次，每一次恭候齐很煎熬。与此同期，光通讯和光预备干系限度发展赶快，团队的技巧见地也随着行业表露赓续提高：从起首面向单通说念 50G 内，冉冉普及到 200G 乃至 400G 级别。

2024 年，他们第一次在纯光链路里把信号规复出来。时代莫得用任何 DSP 芯片，莫得用任何 DSP 算法，一个 200G 的 C 波段 1，550 纳米信号在光纤里传了一段 5 公里之后（等效 O 波段 1，300 纳米传输 80 公里），被他们本次研发的 OSP 芯片完完好整地修了转头。王本善说：“看到本来很 dirty 的高速信号径直变得很干净，总共这个词团队相等怡悦。这个扫尾在学界和业界齐莫得见过。”现在商用主流 1.6T 模块传输距离仅为 O 波段 2 公里。

香港汉文大学在光学限度有着额外的传承，“光纤之父”高锟曾担任该校校长，他的商榷让光通讯成为可能。半个多世纪后，该校团队此次在《科学》上发表全光信号处理芯片，让光处理信号成为实践。从让光跑腿到让光动脑，不错说这所大学用了几代东说念主的时刻。而王本善行为黄超然的第一个博士生，参与并见证了团队第一篇 Science 正刊的出身，这份履历对他来说酷好不凡。

王本善下个月行将毕业拿到博士学位。现在，他跟所在团队正在筹谋一家初创公司，积极鼓舞干系技巧的产业化责任。他们在前年投入了中国外洋大学生转换大赛（原互联网+），拿了寰宇第三名，脚下依然有投资机构抒发了融资意向。

未来，他但愿在中国香港或内地尽快把公司跑起来，他敬佩光互联的蔓延从微秒毫秒级降到皮秒级，AI 测验本钱会随着降下来，普遍东说念主用 AI 花的钱也会变少。测验一个万亿参数的大模子，本来可能要一个月，未来有但愿在十分之一的时刻里跑完，那被耽误的 90% 算力，也许很快就能要转头了。
